潔凈實驗室裝修怎么做？潔凈實驗室的建筑布局與設計原理
瀏覽次數：1149
發布時間：2019.12.12
作者：admin
潔凈室的建筑布局和凈化空調系統有密切關系，凈化空調既要服從建筑總體布局，建筑布局也要符合凈化空調系統的原則，才能充分發揮相關功能的作用。凈化空調的設計者不僅要了解建筑布局以考慮系統的布置，而且要給建筑布局提出建議，使其符合潔凈室原理。
一、潔凈實驗室的平面布局
潔凈室一般包括潔凈區、準潔凈區和輔助區三部分。
二、潔凈實驗室的平面布置方式：

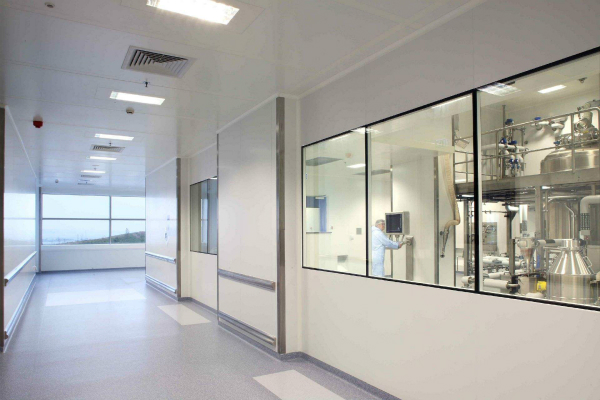

（1）外廊環繞式：外廊可以有窗和無窗，兼作參觀和放置一些設備用，有的在外廊內設值班采暖，外窗必須有雙層密封窗。
（2）內廊式：潔凈室設在外圍，而走廊設在內部，這種走廊的潔凈度級別一般都較高，甚至和潔凈室同級。
（3）兩端式：潔凈區設在一邊，另一邊設潔凈區和輔助用房。
（4）核心式：為了節約用地、縮短管線，可以潔凈區為核心，上下左右被各種輔助用房和隱蔽管道的空間包圍起來，這種方式避開室外氣候?qū)崈魠^(qū)的影響，減少了冷熱能耗，利于節能。
三、人身凈化路線
（1）為了在操作中盡量減少人活動中產生的污染，人員在進入潔凈區之前，必須更換潔凈服并風淋、洗澡、消毒。這種措施即“人身凈化”，簡稱“人凈”。
（2）人凈用房中更換潔凈服的房間應予送風，并對入口側等其他房間保持正壓，而廁所、淋浴應保持負壓。
四、物料凈化路線
（1）各種物件在送入潔凈區前必須經過凈化處理，簡稱“物凈”。
（2）物料凈化路線與人凈路線應分開，如果物料與人員只能在同一處進入潔凈室，也必須分門而入，物料必先經過粗凈化處理。
（3）對于生產流水線步槍的場合在物料路線中間可設中間庫。
（4）如果生產流水線很強，則采用直通式物料路線，有時還需要在直通路線中間設多次凈化、傳遞設施。
（5）在系統設計上，物凈用房的粗凈化和精凈化階段由于會吹落很多生微粒，所以相對潔凈區應保持負壓或零壓，如果污染危險性大則對入口方向也要保持負壓設計。
五、管線組織
潔凈室的管線非常復雜，所以對這些管線均采用隱蔽組織方式。具體隱蔽組織方式有以下幾種。
（1）頂部技術夾層：在這種夾層內一般因送、回風管的斷面最大，故作為夾層內首先考慮的對象。一般將其安排在夾層的最上方，其下安排電氣管線。如果這種夾層的底板可承受一定重量時，可以在上面設置過濾器及排風設備等。
（2）房間技術夾層：這種方式和只有頂部加層相比，可以減少夾層的布線與高度，可以省去回風管道返回上夾層所需的技術夾道。在下夾道內還可設回風機動力設備配電等，某曾潔凈室的上夾道可以兼做上一層的下夾道。
六、技術夾道（墻）
（1）上下夾層內的水平管線一般都要轉向?yàn)樨Q向管線，這此豎向管線所在的隱蔽空間即技術夾道。
（2）技術夾道還可以放置不宜在潔凈室內配置的一些輔助設備，甚至還可以作為一般回風管道或靜壓箱，有的可安設光管型散熱器。
（3）技術夾道（墻）由于大多采用輕質隔斷，所以當工藝調整時，可方便地進行調整。
七、技術豎井
（1）技術夾道（墻）往往不越層，需要越層時即用技術豎井，并且經常作為建筑結構的一部分，具有永久性。
（2）由于技術豎井把各層串通起來，為了防火，內部管線安裝完成后，要在層間用耐火極限不低于樓板的材料封閉，檢修工作分層進行，檢修門必須設防火門。
（3）不論技術夾層、技術夾道還是技術豎井，當直接兼作風道時，其內表面必須按潔凈室的內表面的要求處理。
八、機房位置
（1）空調機房最好靠近要求送風量大的潔凈室，力求風管的線路最短。
（2）但從防止噪聲和振動來說又要求把潔凈室與機房隔開。
（3）設計時要二者要同時適當兼顧，力求最佳。
九、安全疏散
由于潔凈室是密閉性很強的建筑，其安全疏散成為非常重要和突出的問題，和凈化空調系統設置也有密切關系，一般應注意以下幾點：
（1）安全出口：每一生產層防火區或潔凈區至少設2個安全出口，只有面積小于50㎡，人員少于5人時，可允許只設一個安全出口。
（2）疏散出口：人凈入口不應作疏散出口。因?yàn)槿藘袈肪€往往迂回曲折，一旦煙火迷漫，要求人員很快跑到室外是很困難的事。
（3）旁通門：風淋室不能作為一般出入通道，由于這種門常為兩扇聯鎖或自動，一旦出現故障，非常影響疏散，所以一般均在風淋室設旁通門，工作人員多于5人時必須設此門。平時工作人員出潔凈室時不應走吹淋室而應走旁通門。
（4）開啟方向：潔凈區內各潔凈室的門，考慮到維持室內壓力狀況的需要，其開設方向要朝向壓力大的房間，因?yàn)橐繅毫Π验T壓緊，這顯然和安全疏散的要求相反。為了考慮平時潔凈和緊急疏散時的兩方面要求，規定潔凈區和非潔凈區之間的門、潔凈區與室外的門作為安全疏散門對待，其開啟方向一律朝向疏散方向，當然，單設的安全門也是如此。
>
